消防通風工程主要施工方法

（一）、風管的預組合和安裝施工方法

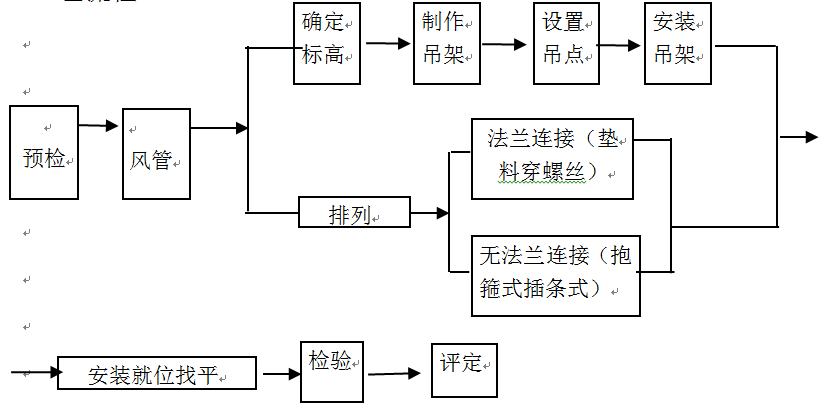

1、工藝流程

2、施工方法

風管的安裝以規范為準。系統安裝嚴格按施工程序進行，不得顛倒。

（1）風管按實測尺寸制作后按本建筑工程和系統編號，防止運輸和安裝產生差錯，并按設計圖紙或?qū)崪y草圖對風管、管件等部件進行預組合，以便檢查其規格和數量是否相符，如發現有遺漏或質量不符和要求時，應要求廠家返工補作。

（2）風管及部件安裝前，進一步核實風管及送(排)風口等部件的標高是否與設計圖紙相符，如果不符，則立即向建設單位及設計院提出，以便修改。將在制作車間加工好的支(吊)架、風管及部件運至施工現場進行預組合。

（3）風管支、吊架的施工

①風管與部件支、吊架的預埋件或膨脹螺栓位置應正確、牢固可靠，埋入部分應去除油污，不得涂漆，以保證結合牢固。

②吊架的吊桿應平直，螺紋完整、光潔。吊桿的連接采用搭接焊接，搭接長度不少于吊桿直徑的6倍，并在兩側焊接。

③支、吊架上的螺孔采用機械加工，不得用電焊開孔。

④支、吊架不得設置在風口、閥門、檢查門處，且不直接固定在法蘭上。

⑤支、吊架間距應符合以下規定：風管水平安裝，直徑或長邊尺寸小于400mm，間距不大于4m；大于或等于400mm，間距不大于3mm。風管垂直安裝，間距不大于4m，但每根立管的固定件不少于2個。

（4）風管與配件可拆卸的接口及調節機構，不裝設在墻或樓板內。

（5）風管連接法蘭墊片采用軟橡膠板，厚度為3mm。墊料不突入風管內，以免增大阻力，減少風管的有效截面積，并形成渦流，增加風管的積塵。盡量減少法蘭墊片的接頭。

（6）水平安裝后的風管的不水平度的允許偏差為每米不大于3mm；總偏差不大于20mm。垂直風管安裝后的不垂直度的允許偏差為每米不大于2mm；總偏差不大于20mm。

（7）風管安裝采用膨脹螺栓固定方式。當風管大邊大于400mm時，吊、支架間距不超過4m。

（8）對風口的外露表面部分，與室內線條平行，避免用螺栓固定風口表面。

（二）風管閥件安裝施工方法

1、工藝流程

支、吊架安裝→吊裝閥件→固定閥件→配合電氣接線

2、施工作法

（1）各種閥件在安裝前應檢查結構是否牢固，調節裝置是否靈活，調節閥應安裝在便于操作的位置；防火閥安裝前試驗閥板關閉是否嚴密，防火閥沿風流方向安裝，易熔片在迎風面端。

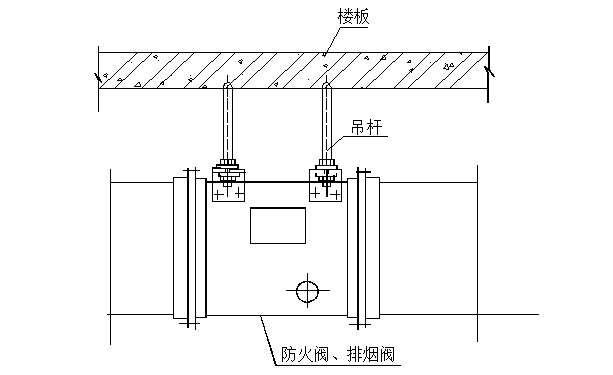

（2）防火閥單獨設支吊架。（安裝方式如下圖）

（3）安裝頂棚內的閥件處設立檢查口，便于維修。

（三）風口安裝施工方法

1、工藝流程

配合裝飾留孔→安裝風口→找平找正→固定風口
